Reflectómetro Óptico Otdr Apc Ols Vfl Rj45 1310nm 1550nm

Description

REFRACTOMETRO OPTICO

Un Reflectómetro Óptico Otdr óptico es un instrumento de fibra óptica que se emplea para la caracterización, la solución de problemas y el mantenimiento de redes de telecomunicaciones de fibra óptica.

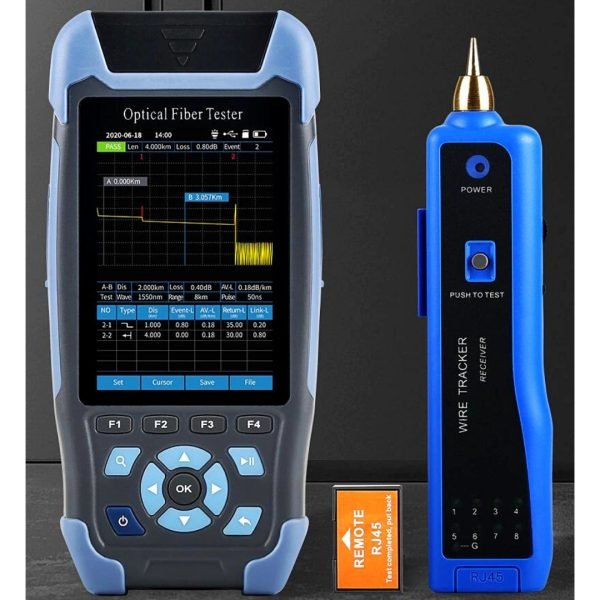

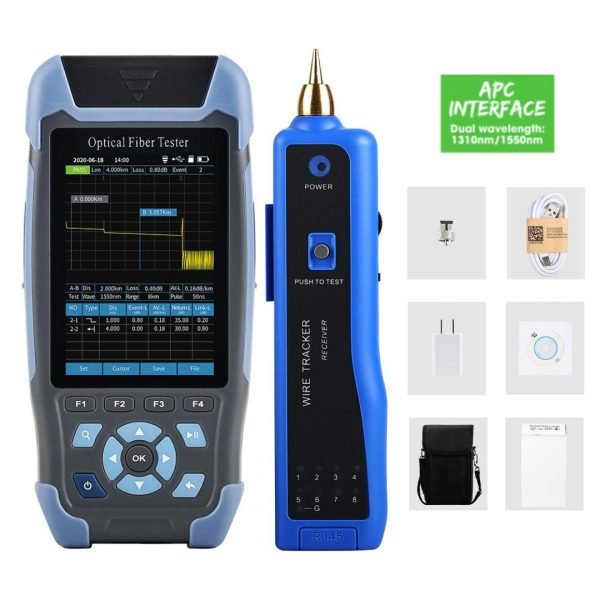

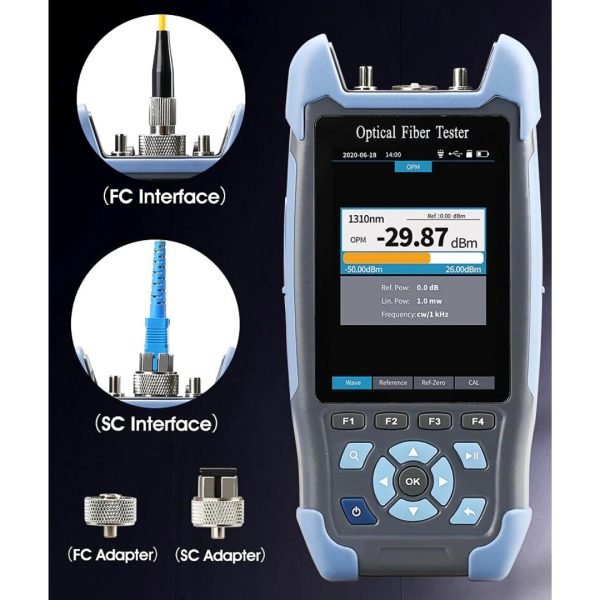

Reflectómetro Óptico Otdr de fibra óptica Pro mini OTDR AUA900a

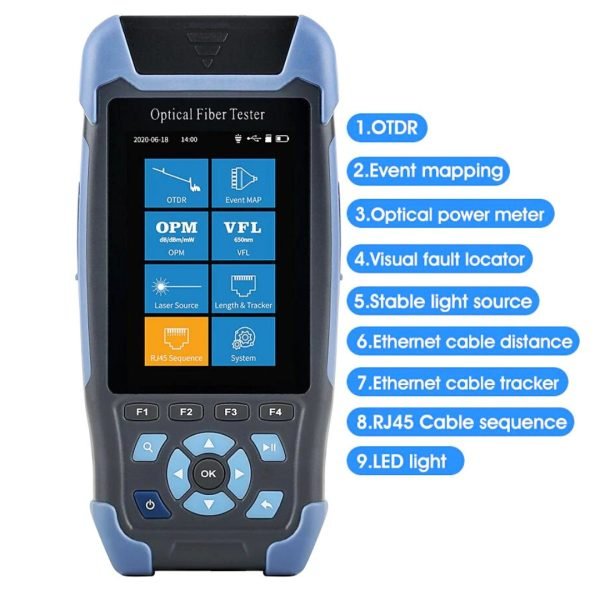

Con 9 funciones, VFL, OLS, OPM, mapa de eventos, 24dB, probador Ethernet de Cable de fibra de 64km

Prueba longitud de onda 1310/1550 nm, rango de prueba 16.4 ft ~ 37.3 mi, rango dinámico 24 dB/22 dB.
Conector FC/UPC (intercambiable SS ST)
Longitud de onda de calibración OPM integrada (850/980/1300/1310/1490/1550/1625/1650nm); OLS integrado 1310/1550nm; VFL 10Mw

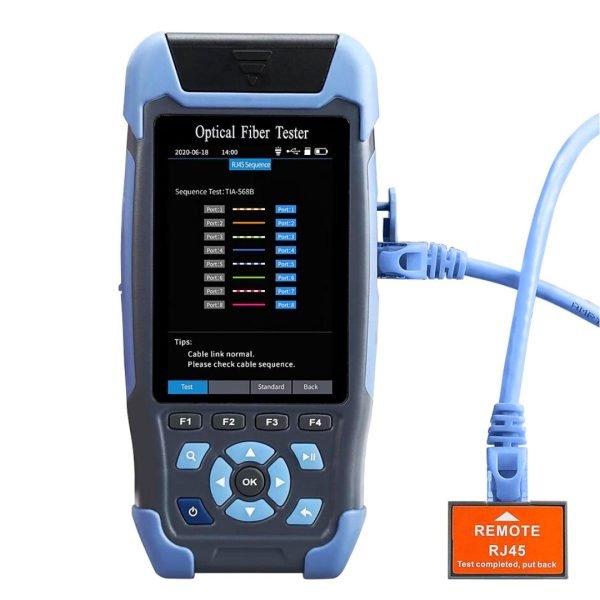

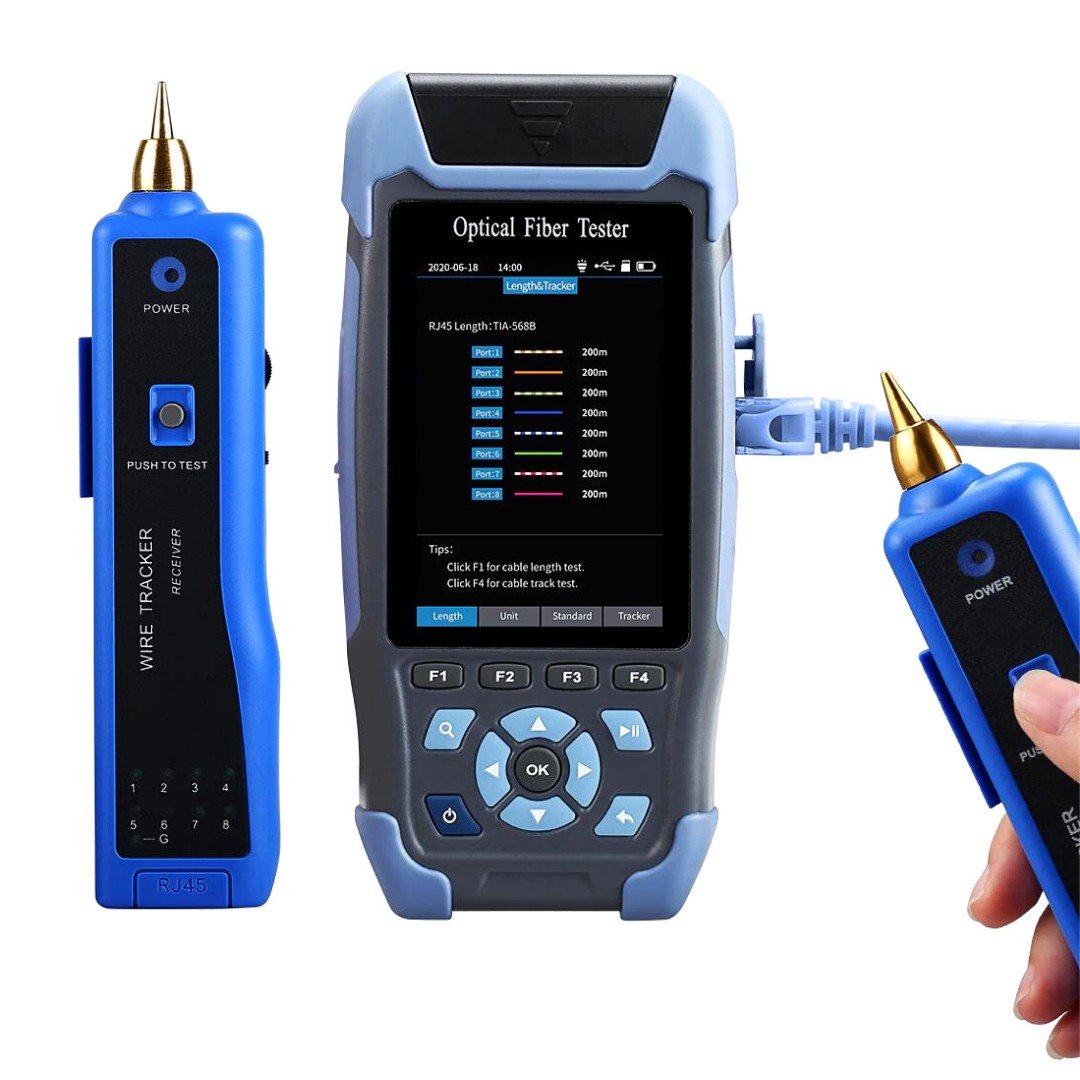

Estas funciones incorporadas: prueba de secuencia RJ45; rastreador de cable RJ45 (detector de compra adicional); prueba de longitud de línea RJ45; linterna.

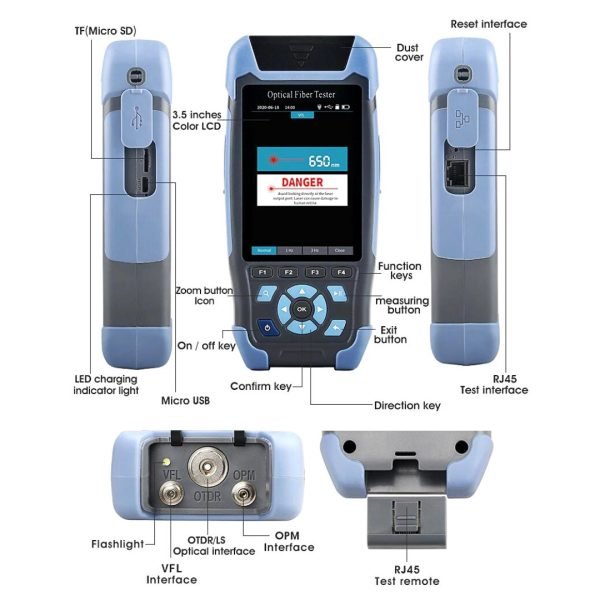

Pantalla a color de 3,5 pulgadas (no táctil); interfaz de datos micro USB; tarjeta TF de almacenamiento externo.

ESPECIFICACIONES TECNICAS

Longitud de onda: 1310nm/1550nm±20nm
Tipo de fibra: G.652
Rango dinámico: 24dB/22dB
Zona ciega del evento: 3m
Zona ciega ATT: 8m
Rango de prueba: 5 m ~ 60 km
Ancho de pulso: 3ns~10us
Precisión de rango: ±(1m+ Intervalo de muestreo +0.005％×Distancia de prueba)
Precisión de pérdida: ±0.05dB/dB
Puntos de muestreo: 16k~128k
Resolución de muestreo: 0,05 m ~ 8 m
Precisión de reflexión: ±3dB
Almacenamiento de datos: Interno: ≥600; Externo: Tarjeta TF
OPM
Rango de onda: 800nm~1700nm
Tipo de interfaz: Junta universal FC/SC/ST
Rango de prueba: -50dBm~+26dBm
Incertidumbre: ±5%
Identificación de frecuencia: CW/270/330/1k/2kHz
Longitud de onda de calibración: 850/980/1300/1310/1490/1550/1625/1650nm
MCO
Tipo de LD:FP-LD
Longitud de onda: 1310nm/1550nm±20nm
Potencia de salida: ≥-5dBm
Frecuencia de modulación: 270/330/1k/2kHz
Estabilidad: CW，±0.5dB/15min (Prueba después de 15 minutos de precalentamiento)
Conector: FC/UPC (SC intercambiable, ST)
VPL
Longitud de onda: 650nm±20nm
Potencia de salida: ≥10mW
Modo: CW/1Hz/2Hz
Conector: FC/SC/ST
Medición de la longitud del cable RJ45
Rango de prueba: 300 m
Otros parámetros:
Pantalla: LCD a color de 3,5 pulgadas
Interfaz de datos: Micro USB
Almacenamiento externo: Tarjeta TF
Fuente de alimentaciónBatería de polímero de litio: 3,7 V, 4000 mAh Adaptador: 5 V CC, 2 A
Duración de la batería: En espera ＞ 20 h ； Tiempo de medición ＞ 12 h
Humedad relativa: 0~95% sin condensación

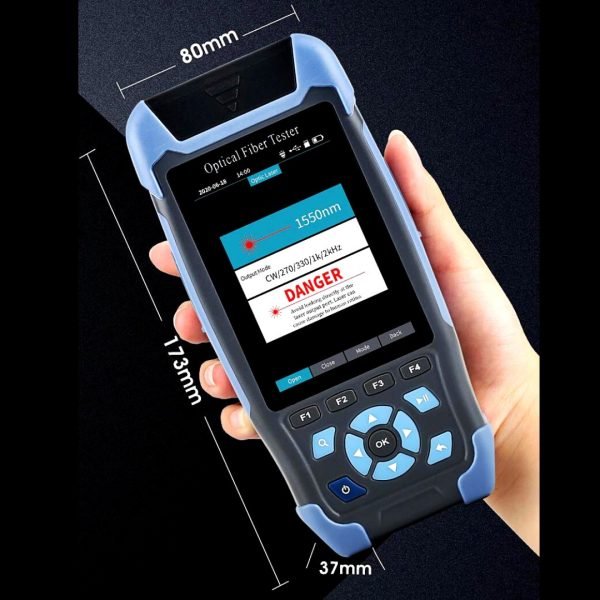

Tamaño: 173 mm × 82 mm × 37 mm
